CFM型全自動濾布行走式壓濾機
可實現全自動運行的固液分離設備
- 無需人工卸料
- 無需大規模土建
- 無需大量藥劑
- 無需人工清洗濾布
FEATURES
產品特點
-
智能
全流程自動運行,無需人工鏟泥、清洗濾布,程序化控制,運行穩定可靠
-
高效
1-2min卸料,1-2min濾布清洗,30-60min超短周期,處理能力大大提高
-
減量
優化濾板設計,采用薄膜脫水技術,可實現更低的含水率目標
-
經濟
不添加增固劑,無需大量藥劑,不用人工值守,運行成本較同類產品降低50%-70%
-
空間
扁平化設計,最小安裝高度僅需4m,設備處理能力強,同規模設備選型占地小,大幅降低土建投資成本
-
品質
高端品質生產;云平臺數據支持、故障先導預警、 大數據運行保障
TECHNOLOGY
產品工藝
-
濾板閉合
由液壓系統驅動油壓缸使濾板閉合壓緊(合板壓力20-22Mpa),以形成密閉的濾室,為進料做準備
-
進料過濾
壓濾機進料口位于濾板的上方,通過進料泵將料液打入密閉濾室(進料壓力0.6-0.8Mpa)
-
隔膜擠壓
利用高壓水使膜片膨脹擠壓濾餅(擠壓壓力1.6Mpa),使濾餅含水率降至更低
-
濾板開啟
由中心液壓站液壓驅動,所有濾板通過不銹鋼鏈條連接一次全部打開
-
濾餅卸落
全部濾布在鏈條的帶動下同時進行上下移動,使濾餅一次性完全脫離濾布,整個過程在1-2min以內
-
濾布清洗
在壓濾機底部設計清洗噴頭裝置,利用濾布往復行走,實現所有濾布的同時清洗,整個過程在1-2min以內
PARAMETERS
產品參數
| 項目 | CFMS-11系列 | CFMS-15系列 | CFMG-15系列 |
|---|---|---|---|

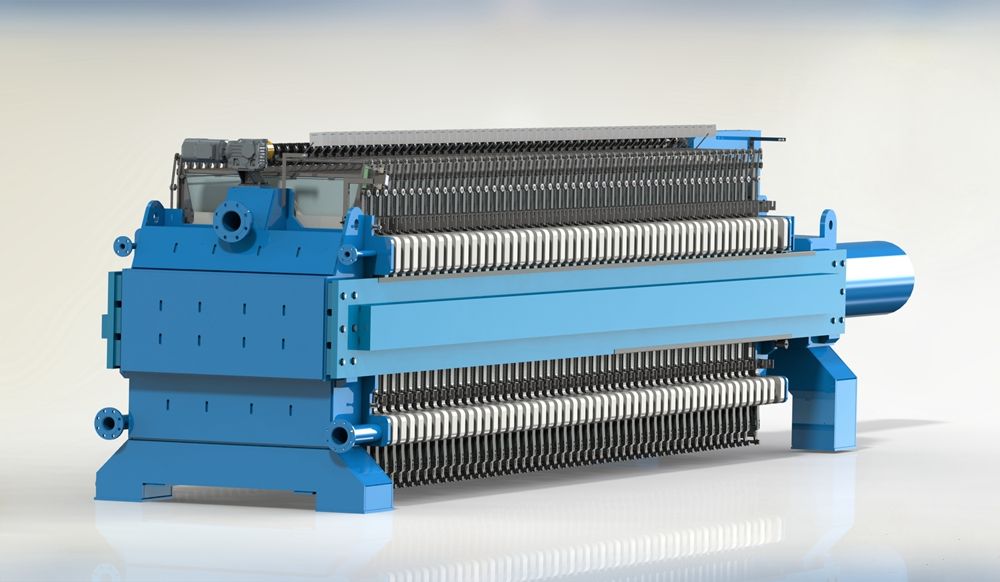

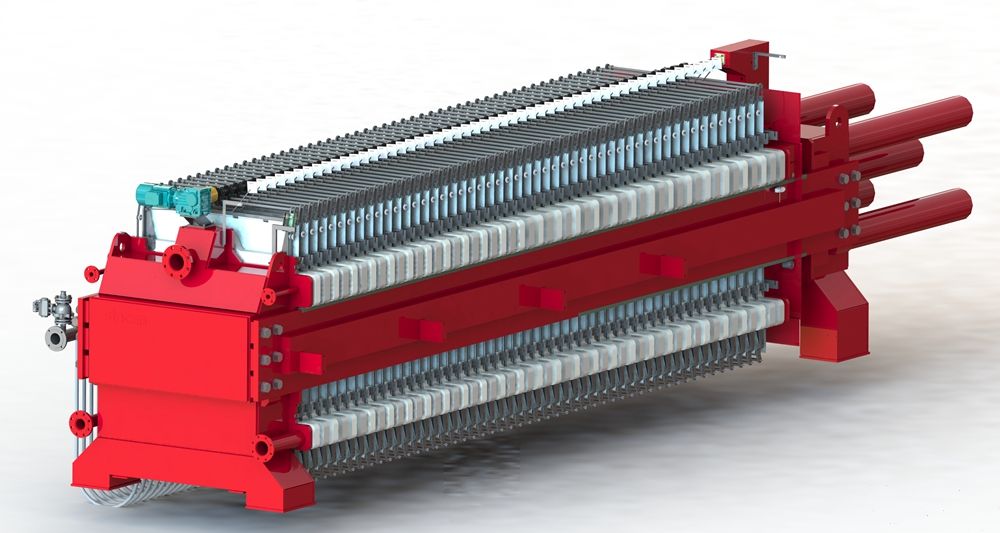

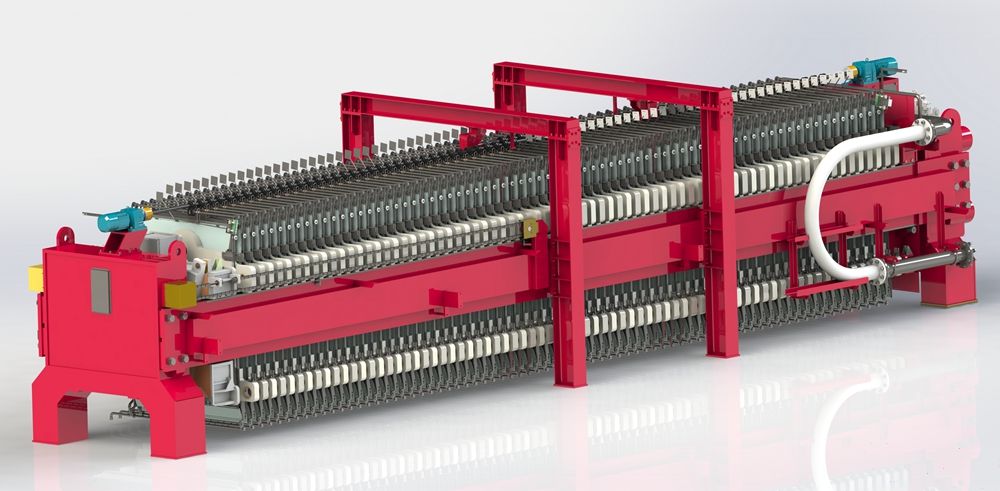

| 三維圖片 | ![]() | ![]() | ![]() |
| 濾板尺寸 | 1100mm×1100mm | 1500mm×1500mm | 1500mm×1500mm |
| 驅動形式 | 單油缸驅動 | 多油缸驅動 | 多油缸+移動支架驅動 |
| 卸料方式 | 濾布行走式全自動卸料 | 濾布行走式全自動卸料 | 濾布行走式全自動卸料 |
| 濾布清洗方式 | 每周期清洗1次(可設置) | 每周期清洗1次(可設置) | 每周期清洗1次(可設置) |
| 可選腔數 | 10-50 | 20-50 | 52-100 |
| 濾布電機數量 | 1 | 1 | 2 |
